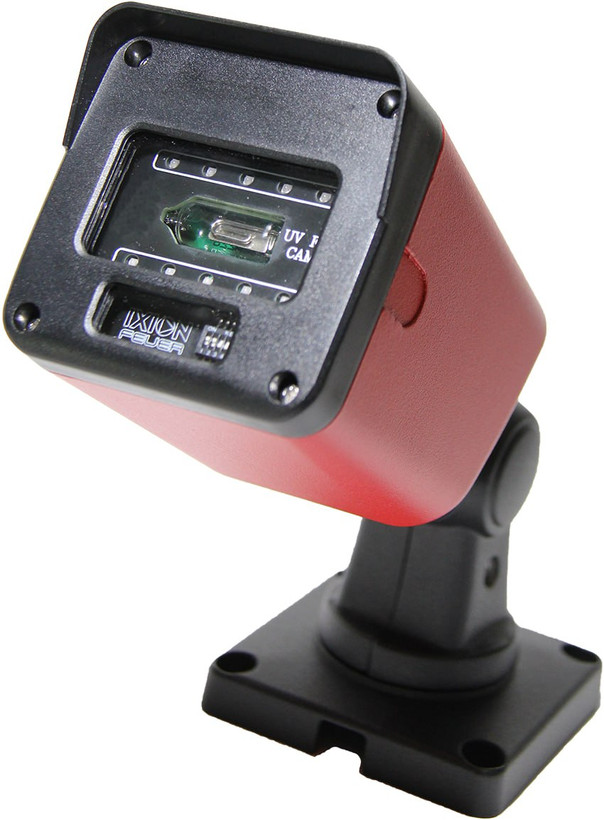

دتکتور شعله رامنار UV مدل FD30 برند IXION

دتکتور شعله رامنار UV مدل FD30 برند IXION

در هنگام آتش‌سوزی، علاوه بر دود و حرارت، طیف وسیعی از اشعه ماورا بنفش و مادون قرمز نیز ساطع می‌شود که آشکارساز شعله قادر به تشخیص آن‌ها است . در حالی که عملکرد دتکتورهای دود و به ایجاد شرایط حریق در حد مشخصی بستگی دارد، آشکارسازهای شعله به محض تشکیل شعله، حریق را در همان لحظات ابتدایی کشف می‌کنند. به همین دلیل، استفاده از دتکتورهای شعله در اماکنی که مواد و مایعات قابل اشتعال نگهداری می‌شود ، بسیار متداول است . دتکتورهای شعله‌ای IXION FEUER در مدل‌های UV و UV/IR تولید می‌شوند و دارای طرح صنعتی ثبت شده در سازمان ثبت اسناد و املاک کشور بوده و فناوری بکار رفته در آنها نیز به عنوان اختراع به ثبت رسیده است .

ویژگی دتکتور شعله رامنار :

• محصول دانش بنیان
• کشف شعله استاندارد 30*30 در فاصله 30 متر مایع n_heptane
• زاویه دید 90 درجه
• دارای براکت قابل تنظیم
• دارای پوشش محافظت از سنسور و ضریب حفاظتی IP54
• مناسب استفاده در فضای تجاری ، انبارها indoor
• حساس به اشعه فرابنفش با طول موج بین 185-260 نانومتر
• قابلیت اتصال به پانل اعلام‌حریق و اعلام‌سرقت
• دارای دو خروجی مستقل رله‌ای جهت آلارم و خطا
• محصول شرکت دانش بنیان
• دارای یک سال گارانتی و خدمات پس از فروش

دتکتور شعله UV مدل FD30 برند IXION

همانطور که از نام این کاشف حریق مشخص است، دتکتور شعله UV مدل FD30 برند IXION برای کشف حریق در لحظات ابتدایی شکل‌گیری شعله به کار می‌رود.

این دتکتورها با تشخیص اشعه ماورا بنفش ( UV ) که در هنگام احتراق تولید می‌شود، وجود آتش را شناسایی کرده و سیگنال هشدار را ارسال می‌کنند.

در کدام مکان‌ها هشداردهنده شعله نصب کنم؟

در مکان‌هایی که آتش‌سوزی با تشکیل شعله همراه است، استفاده از دتکتور شعله بسیار سودمند است. همچون موارد زیر:

• انبار‌ها
• چاپخانه‌ها
• مبل‌سازی‌ها
• تعمیرگاه ماشین
• کارگاه‌های رنگ
• کارگاه‌های تولیدی
• پارکینگ‌های عمومي
• گالری‌ها و نمایشگاه‌ها
• سالن‌های سینما و نمایش
• خدمات فنی درون شهری
• نمایندگی‌های تعمیرات خودرو
• اماکن تجاری، اداری و صنایع کوچک
• گالری‌های مبلمان و دکوراسیون لوکس

دتکتور شعله در کجا نصب می‌شود؟

نکات زیر به شما جهت تعیین مکان نصب دتکتور شعله کمک می‌کند:

• دتکتور شعله می‌بایست شعله را بصورت مستقیم ببیند. لذا باید به نحوی نصب شود که هیچ نقطه کوری نداشته باشد.
• زاویه دید این آشکارساز 90 درجه می‌باشد.
• به طور کلی بهتر است ارتفاع نصب دتکتور شعله‌ای حداقل 2 برابر بیشتر از ارتفاع هر چیزی در سالن باشد تا ناحیه کور به حداقل میزان کاهش یابد.



• جهت کاهش نقاط کور، از دتکتور شعله به تعداد کافی استفاده کنید.





• از آنجا که وجود دود، حساسیت دتکتور شعله را به طرز شدیدی کاهش می دهد، لذا دتکتور را حداقل 150 سانتی‌متر زیر سقف نصب کنید.







 تشخیص شعله توسط دتکتور شعله UV چه شرایطی دارد؟

تعداد و جانمایی دتکتورها به سه عامل زیر وابسته است:

1. اندازه مورد انتظار شعله
2. فاصله شعله تا آشکارساز
3. زاویه دید آشکارساز شعله

در ادامه تمام این موارد را توضیح خواهیم داد.

اندازه مورد انتظار شعله:

یکی از نکاتی که حائز اهمیت است، دقت به فرمول ارتباط فاصله و حجم آتش از دتکتور شعله می‌باشد.

به این معنا که اگر فاصله آتش از دتکتور شعله UV دو برابر شود، حجم آتش باید 4 برابر باشد تا توسط دتکتور دیده و تشخیص داده شود.





فاصله شعله تا آشکارساز:

در واقع آشکارساز شعله آتش سوزی را در فواصل دورتر تشخیص می‌دهد، اما اندازه شعله در چنین فواصلی باید به نسبت بزرگتر باشد تا از تشخیص صد درصدی اطمینان حاصل شود.





زاویه دید آشکارساز شعله:

همانطور که پیشتر هم گفته شد زاویه دید این آشکارساز 90 درجه می‌باشد. به این مفهوم که زاویه دید آن شبیه مخروط می‌باشد که از هر طرف 45 درجه را پوشش می‌دهد.





 دتکتور شعله UV چه حریق‌هایی را تشخیص می‌دهد؟

آشکارسازهای شعله UV برای تشخیص طیف وسیعی از شعله‌ها از جمله آتش ناشی از مواد هیدروکربنی و گازی طراحی شده‌اند.

عملکرد صحیح دتکتور شعله نیازمند تمیز بودن لنز محافظ سنسور می‌باشد.



دتکتور شعله UVدر چه شرایطی آلارم کاذب می‌دهد؟

دتکتور شعله UV نسبت به تشعشعاتی که ساطع می‌شود از قوس الکتریکی و جوشکاری به شدت حساس بوده و آلارم کاذب می‌دهد.

در صورتی که قصد دارید در نزدیکی دتکتور شعله جوشکاری کنید، حتما دستگاه را غیر فعال کنید.

توجه داشته باشید که تشعشعات ناشی از جوشکاری حتی اگر خارج از دید مستقیم دتکتور باشد، باز هم ممکن است باعث فعال شدن دتکتور شود.

به طور مثال اگر دتکتور شعله در داخل ساختمان نصب شده باشد، تشعشعات جوشکاری در خارج از ساختمان نیز می‌تواند با عبور از پنجره‌ها، وارد ساختمان می‌شود و باعث فعال شدن دتکتور شعله شود.

 نشانگرها

• نشانگر Power (نشان دهنده روشن بودن دستگاه)

نشانگر پاور (LEDهای سبز رنگ) برای نشان دادن وضعیت تغذیه دستگاه استفاده می‌شود که نشان دهنده روشن بودن دستگاه است.

• نشانگر هشدار(آلارم)

نشانگرهای هشدار (LEDهای قرمز رنگ) برای نشان دادن وضعیت هشدار (آلارم) می‌باشد. این نشانگر در زمان تشخیص شعله روشن می‌شود.

نحوه نصب

• شروع کار

پس از اتصال آشکارساز به ولتاژ تغذیه (24 Vdc) ابتدا به ترتیب LEDهای سبز و قرمز هرکدام 4 بار چشمک می‌زنند و سپس مدت زمانی جهت آماده به کار شدن آشکارساز مورد نیاز است. پس از آن نشانگرهای سبز به صورت چشمک زن فعال می‌شود که نشان دهنده عملکرد عادی آشکارساز می‌باشد.

تغدیه دستگاه 24V DC می‌باشد که به ترمینال POWER دستگاه متصل می‌شود.

رله Fire در هنگام فعال شدن هشدار دهنده از حالت NO به NC تغییر وضعیت می‌دهد.

رله Fault در هنگام خطای دستگاه یا قطع شدن تغذیه از حالت NC به NO تغییر وضعیت می‌دهد.

جزئیات محدوده تشخیص شعله

آشکارساز شعله دوربینی FD30 برای تشخیص طیف وسیعی از شعله‌ها طراحی می‌شود، اما حساسیت آن ممکن است بسته به ماده و نوع شعله متفاوت باشد.

ابعاد شعله نیز برای عملکرد مناسب آشکارساز مهم است و FD30 از این نظر با استاندارد اروپایی EN54-10 مطابقت دارد.

آشکارساز روی بالاترین حساسیت خود تنظیم می‌شود.



Detection Distance	Fire size	Fuel
30m	30cm*30cm	N-Heptane
30m	30cm*30cm	Gasoline
21.6m	30cm*30cm	Diesel Fuel
21.6m	30cm*30cm	JP5
21.6m	30cm*30cm	Kerosene
21.6m	30cm*30cm	Ethanol 95%
12.5m	30cm*30cm	Methanol
21.6m	30cm*30cm	IPA (Isopropyl Alcohol)
24m	75cm*25cm2	Hydrogen

شرایط گارانتی

این دستگاه دارای 1  سال گارانتی پس از تاریخ تولید می باشد.

جهت بهره مندی بهینه از گارانتی موارد زیر را به دقت مطالعه نمایید:

• بازکردن برد جلویی دتکتور شعله

• هرگونه شرایط نامناسب نگهداری، مواد شیمیایی و شکستگی

• اتصال ولتاژ تغذیه نامناسب و خارج از محدوده اعلام شده

• ضربه فیزیکی شدید به نحوی که اثرات آن قابل مشاهده باشد

• هرگونه دستکاری در قطعات دستگاه و اقدام به تعمیر توسط افراد متفرقه
